采用海康威视前端摄像机实现现场的图像高清采集，通过无线网桥的中心端与客户端间的信号传输。利用中继组网的方式，将信号稳定传至距离较远的后端存储设备，实现存储及其他功能。

1）网桥选型说明

搭建园区无线传输网络时，网桥点位分布和型号选择主要考虑：安装点位、物体遮挡、传输距离及传输带宽等四个因素。

安装点位：网桥的安装点位可以与摄像机安装点位相同，可分布于围墙周界处。选点应尽量使网桥处于空旷空间，无遮挡。

物体遮挡：网桥传输需要面对面、无遮挡传输。若传输过程中无法避免有建筑物、树枝、广告牌等物体遮挡，可考虑采用中继组网方式绕过障碍物进行传输。

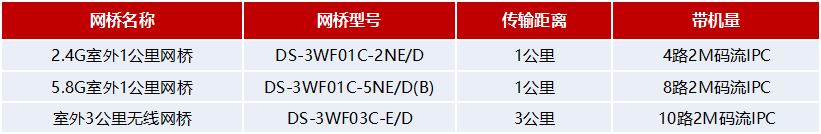

传输距离/传输带宽：网桥的型号选择先需要考虑传输距离，再依据实际带机量选择合适型号。经销无线网桥的适用传输距离和带机量参数可参考下表。

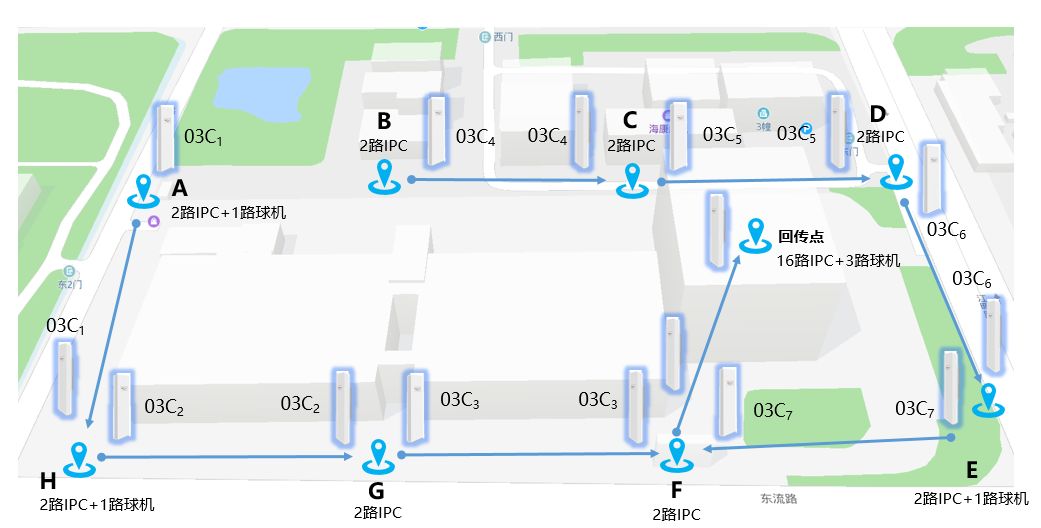

以一个园区无线网桥实际案例为例，更好说明网桥选型方法和点位分布。

园区共需监控点位8个，分别为：A、B、C、D、E、F、G和H。其中F点距离回传点较近且各点至F点传输带宽充足，因此先于F点进行视频汇聚，再通过1对无线网桥将视频回传至回传点。

所有路数的监控视频都为1080P H.265模式（即2M码流），其中A→H→G→F为8路，B→C→D→E→F为9路。每个点位的具体视频路数如下。

A、B点至F点所需要的带机量分别为8路和9路，所以各点位采用带机量更高的室外3公里无线网桥（DS-3WF03C-E/D），以保证有足够传输带宽。

F点为汇聚点，总共19路视频。由于回传点传输带宽需求更大，F点使用一对海康威视行业网桥将视频回传至回传点。

2）中继组网说明

以无线链路A→H→G为例进行说明该如何进行中继点的设备搭建。

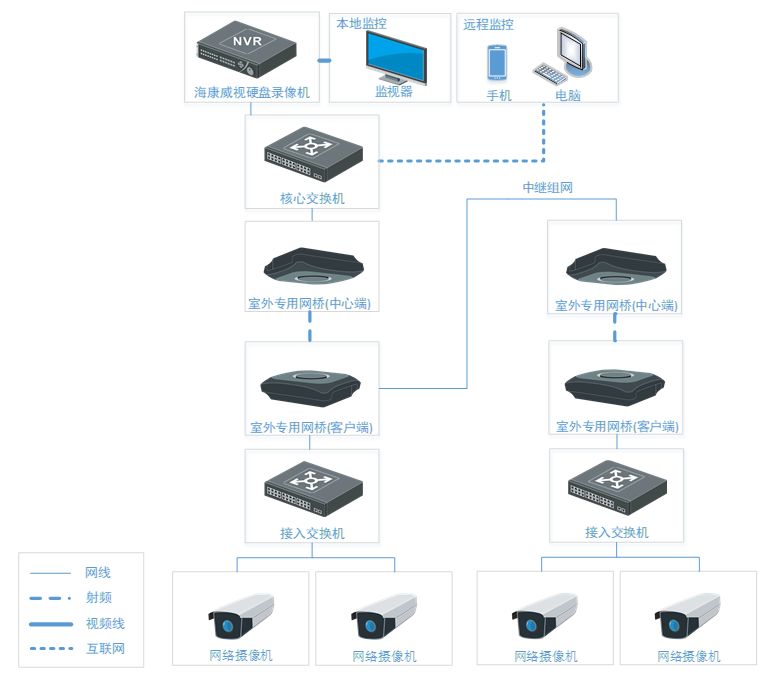

1、中继点网桥接入。如拓扑图所示，将两对网桥中的一个摄像机端网桥与另外一对网桥的中心端通过网线直连进交换机中，作为中继点。

2、中继点摄像机接入。中继点的两个无线网桥，与摄像机（2个枪机、1个球机），均采用有线方式接入交换机。

易安装

避免传统布线走线，节省布线工作，提高工作效率和减少施工时间。

零配置

采用出厂网络名称唯一，频率自动设置机制，用户无需设置，即可使用。

稳传输

采用自动调频机制，减少其他信号干扰，摄像机画面更清晰，传输不卡顿。

省存储

支持H.265编码方式，能够节省大量存储，减少购买硬盘成本。

省成本

相对于采用传统光纤布线，无需购买光纤线缆，节省大量成本。
